TaC каптоо: жарым өткөргүчтөгү революциялык коргоочу катмар

Жарым өткөргүчтөрдү өндүрүүнүн жогорку технологиялык дүйнөсүндө экстремалдык шарттарга туруштук бере ала турган материалдар тактыкты, бышыктыкты жана аткарууну камсыз кылуу үчүн абдан маанилүү. Бул материалдардын арасында тантал карбиди (TaC) каптоо өзгөчө катаал чөйрөдө графиттин негизиндеги компоненттерди коргоо үчүн өзгөчө чечим катары пайда болду. Бул макалада биз TaC жабууларынын артындагы илимди, алардын колдонулушун жана алар кремний карбиди (SiC) сыяктуу башка каптамалар менен кантип салыштырылат.

1. TaC каптоо деген эмне? Химиялык касиеттери жана жайгаштыруу ыкмалары

Химиялык курамы жана негизги касиеттери

Тантал карбиди (TaC) - TaC химиялык формуласы менен тантал жана көмүртектен турган керамикалык кошулма. Ал өзүнүн өзгөчө касиеттери менен белгилүү:

Жогорку эрүү температурасы (~3,880°C), аны отко чыдамдуу материалдардын бири кылат.

Өтө катуулугу (15–20 ГПа чейин), алмазга окшош.

Мыкты химиялык инерттүүлүк, кислоталардан, щелочтордон жана эриген металлдардан коррозияга туруштук берет.

Температуранын тез өзгөрүшүнө карабастан, минималдуу термикалык кеңейүү менен жогорку жылуулук туруктуулугу.

Депозиттик методдор: CVDге көңүл буруңуз

TaC каптоо физикалык касиеттери
жыштыгы	14.3 (г/см³)
Өзгөчө эмиссивдүүлүк	0.3
Жылуулук кеңейүү коэффициенти	6.3 10-6/К
Катуулугу (HK)	2000 HP
каршылык көрсөтүү	1×10-5 Ом*см
Жылуулук туруктуулугу	<2500 ℃
Графиттин өлчөмү өзгөрөт	-10~-20ум
Жабуунун калыңдыгы	≥20um типтүү маани (35um±10um)
жылуулук өткөрүмдүүлүк	9-22 (Вт/м`К)

TaC жабуулары физикалык бууларды жайгаштыруу (PVD), термикалык спрей же химиялык буу коюу (CVD) аркылуу колдонулушу мүмкүн. Semixlabда биз CVD негизиндеги TaC каптоолорго адистешкен, бул ыкма теңдешсиз артыкчылыктарды сунуш кылат:

Бирдиктүүлүк: CVD жарым өткөргүч компоненттери үчүн маанилүү болгон татаал геометрияларды бирдей камтууга мүмкүндүк берет.

Адгезия: Графит сыяктуу субстраттарга күчтүү байланыш узак мөөнөттүү ишенимдүүлүктү камсыз кылат.

Тазалык: Жогорку тазалыктагы жабуулар сезгич процесстерде булгануу коркунучун азайтат.

CVD тыгыз, кристаллдык TaC катмарын пайда кылып, жогорку температурада газ түрүндөгү прекурсорлорду (мисалы, TaCl₅ жана CH₄) реакцияга киргизет. Бул ыкма агрессивдүү жарым өткөргүчтөрдү жасоо чөйрөсүнө туруштук бере турган жабууларды түзүү үчүн идеалдуу.

2. Графиттик субстраттарга TaC каптоо: Оюнду өзгөртүүчү

Графит жылуулук өткөргүчтүгү жана иштетилүүчүлүгүнөн улам жарым өткөргүч жабдууларда кеңири колдонулат. Бирок, анын кычкылданууга жана эрозияга ийкемдүүлүгү коррозиялык атмосферада (мисалы, плазмадан оюу же жогорку температурадагы CVD камераларында) иштөө мөөнөтүн чектейт.

TaC капталган графит бул көйгөйлөрдү чечет:

Коррозияга туруктуулугу: Графитти галоген плазмасынан (Cl₂, F₂) жана реактивдүү газдардан коргойт.

Кийүүгө каршылык: механикалык эскирүүдөн улам пайда болгон бөлүкчөлөрдүн пайда болушун азайтат, булганууну көзөмөлдөө үчүн маанилүү.

Узартылган кызмат мөөнөтү: капталган компоненттер 3–5 эсе узагыраак иштейт, токтоп калуу убактысын жана чыгымдарды азайтат.

Жарым өткөргүч куралдардагы колдонмолор:

Жылыткычтар жана сезгичтер: TaC капталган графит жылыткычтары эпитаксиалдык өсүү системаларында туруктуулукту сакташат.

Плазма Этч компоненттери: Электроддорду жана фокус шакекчелерин иондук бомбалоодон коргойт.

Wafer ташыгычтар: жогорку температура процесстеринде металлдын булганышын алдын алат.

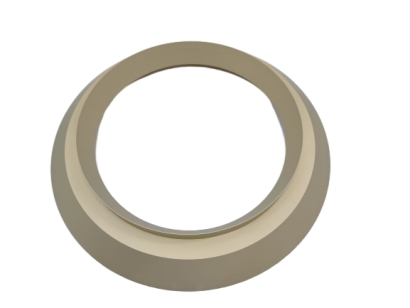

SiC кристаллынын өсүшү үчүн жетектөөчү шакек: TaC капталган Guide Ring негизинен тигельди коргоо, химиялык туруктуулукту сактоо, жылуулук талаасынын бөлүштүрүлүшүн оптималдаштыруу, кристаллдын сапатын жакшыртуу үчүн SiC кристаллынын өсүшүндөгү кемчиликтерди жана аралашмалардын кошулушун азайтуу ролун ойнойт.

3. TaC vs. SiC каптоо: кайсынысы жакшыраак иштейт?

Кремний карбиди (SiC) дагы бир популярдуу коргоочу каптоо болуп саналат, ал эми TaC конкреттүү сценарийлерде андан жогору:

мүлк	TaC каптоо	SiC каптоо
эрүү	~3,880°C	~2,700°C
жылуулук өткөрүүчүлүктүн	орточо	бийик
Химиялык туруктуулук	Эриген металлдардан, галогендерден жогору	Жакшы, бирок Cl₂/F₂ плазмасында бузулат
Жылуулук шок	CTE төмөн болгондуктан мыкты	орточо

Эмне үчүн TaC тандоо керек?

Жогорку температурага чыдамкайлык: 1,500°C ашкан процесстер үчүн идеалдуу.

Плазманын жакшыраак каршылыгы: өнүккөн түйүндөр үчүн (мисалы, 3 нм FinFETs) агрессивдүү химиялык химиясы бар.

Металлдын булганышынын азайышы: TaC CVD/PVD камераларындагы металл прекурсорлор менен азыраак реактивдүү.

4. Жарым өткөргүч колдонмолорунда TaC: Next-Gen Techти иштетүү

Жарым өткөргүч өнөр жайынын кичирээк түйүндөргө жана 3D архитектурасына (мисалы, GAAFETs, 3D NAND) карай умтулуусу барган сайын катаал шарттарга чыдаган материалдарды талап кылат. TaC каптоо негизги ролду ойнойт:

Эттинг системалары: плазмадагы графит электроддорун Cl₂/F₂ негизиндеги плазмалардан коргоо.

CVD реакторлору: WF₆ же TiCl₄ сыяктуу прекурсорлор менен реакцияны болтурбоо үчүн сезгичтерди жана лайнерлерди каптоо.

Иондук имплантация: компоненттерди жогорку энергиялуу иондук бомбалоодон коргоо.

Металлдарды жайгаштыруу: PVD камераларында диффузиялык тоскоолдук катары кызмат кылат.

Келечектеги божомол:

Жарым өткөргүч процесстери жогорку кубаттуулукка жана температурага карай жылыган сайын (мисалы, GaN/SiC кубаттуулук түзүлүштөрү), TaC деградацияга туруштук берүү жөндөмү ого бетер маанилүү болуп калат.

Эмне үчүн TaC каптоо үчүн Semixlab тандоо керек?

Semixlab компаниясында биз алдыңкы CVD технологиясын жарым өткөргүч материалдар инженериясындагы терең тажрыйба менен айкалыштырабыз. Биздин TaC каптоо болуп саналат:

Ыңгайлаштырылган: Сиздин конкреттүү субстратыңызга жана процессиңизге ылайыкташтырылган.

Ишенимдүү: адгезиясы, тазалыгы жана термикалык циклинин натыйжалуулугу үчүн катуу сыналган.

Эффективдүү: Тейлөө жана алмаштыруу чыгымдарын азайтып, тетиктердин иштөө мөөнөтүн узартыңыз.

Сиз өркүндөтүлгөн логикалык микросхемаларды, эс тутум түзүлүштөрүн же электр электроникасын иштеп жатасызбы, Semixlab компаниясынын TaC жабдыктары экстремалдык шарттарда жабдылышы үчүн керектүү күчтүү коргоону камсыз кылат.
